Cad is Meaisín Snáithithe Pláinéadach ann?

A meaisín snáitheála phláinéid Is píosa an-speisialaithe de threalamh déantúsaíochta sreinge agus cábla é a castar ilshnáithe sreinge le chéile timpeall ar chroílár nó ais lárnach agus ag an am céanna coinníonn sé fíordhíreach agus teannas gach snáithe aonair trí ghluaisne phláinéid uathúil. Murab ionann agus bunching traidisiúnta nó snáitheanna cage dochta, a meaisín snáitheála phláinéid áirithíonn sé go rothlaíonn gach eiteán sreinge timpeall a ais féin agus é ag fithisiú seafta lárnach an mheaisín, rud a fhágann go gcuirfear deireadh go hiomlán le haon chasadh nó cúl-chasadh neamh-inmhianaithe sna filiméid aonair. De réir sonraí an tionscail ón gCumann Idirnáisiúnta Wire & Innealra (IWMA), tá teicneolaíocht snáitheála pláinéadach fíor-riachtanach i dtáirgeadh cáblaí cumhachta ardvoltais, cáblaí fomhuirí, agus línte tarchurtha sonraí sofaisticiúla, áit a bhfuil cruinneas an fhad tuata agus sláine meicniúil an tseoltóra shnáithe ríthábhachtach don fheidhmíocht leictreach deiridh agus don tsábháilteacht oibriúcháin.

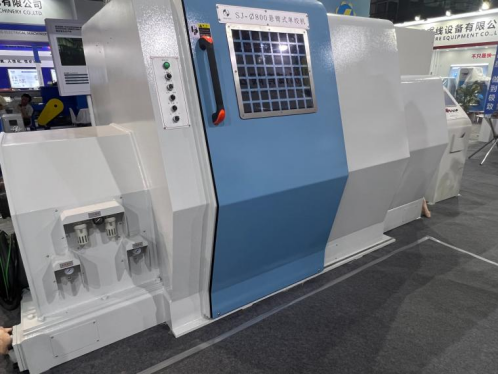

Cad is Meaisín Snáithithe Pláinéadach ann agus Conas a Feidhmíonn sé?

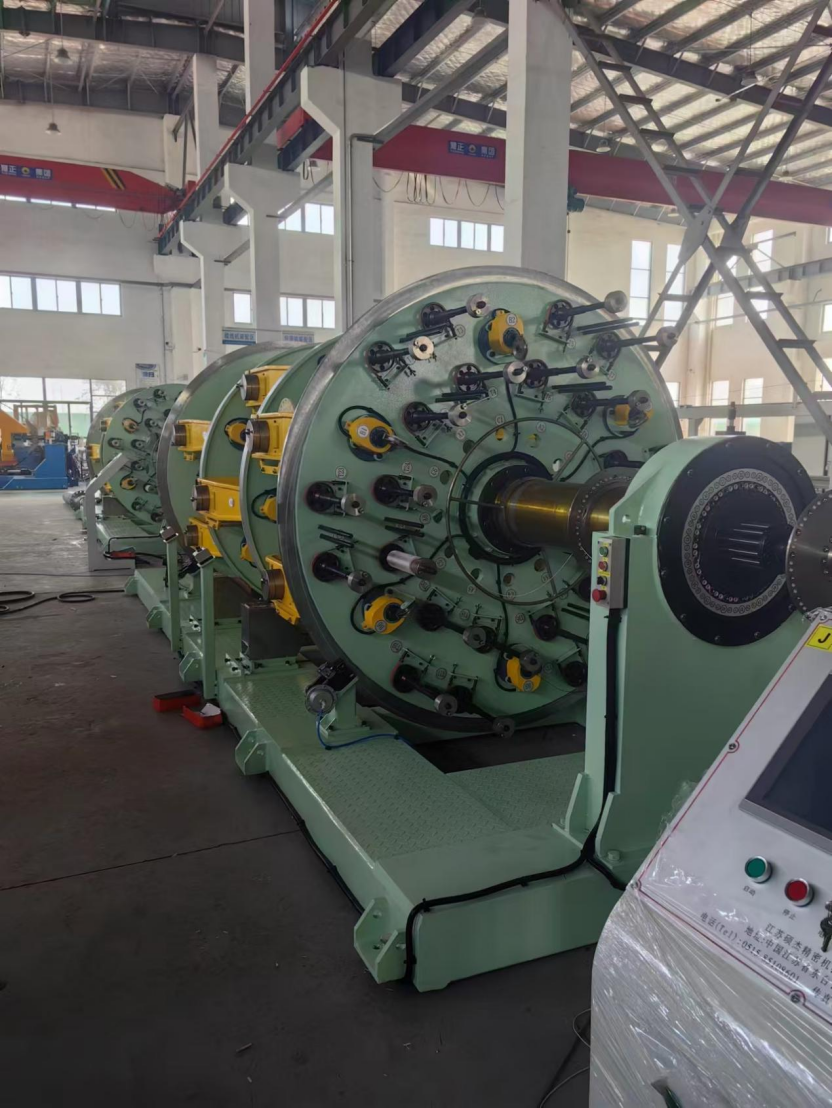

Is córas rothlach il-bobbin é meaisín snáitheála pláinéadach ina bhfuil gach eiteán íoctha suite ar a chliabhán rothlach féin faoi thiomáint aonair laistigh de phríomhfhráma rothlach níos mó, rud a ligeann do na sreanga aonair a bheith casta le chéile gan aon strus torsional nó dífhoirmiúchán neamhrialaithe. Bunphrionsabal a meaisín snáitheála phláinéid Is féidir é a chur i gcomparáid le gluaiseacht an Domhain timpeall na Gréine: díreach mar a rothlaíonn an Domhan ar a ais agus an Ghrian á bhfithis, rothlaíonn gach eiteán sreinge sa mheaisín timpeall a lárionad féin chun an sreang a íoc, agus í á iompar ag an am céanna i gcosán ciorclach timpeall lárphointe bailithe an tseoltóra shnáithe. Tá an mheicníocht dé-uainíochta seo ríthábhachtach toisc go neodaíonn sé an droim cúil a charnadh i ngach sreang murach sin dá mbainfí amach as eiteán seasta é agus é á bíseach timpeall an chroí. I leagan caighdeánach, is féidir pláta tuata 1/2 orlach (12.7 mm) le 18 eiteán a phróiseáil suas go dtí 37 sreang aonair i bpas amháin, agus luas rothlach an phríomh-rótair ag teacht suas go dtí 100 go 300 réabhlóidí in aghaidh an nóiméid ag brath ar mhéid an mheaisín agus an leithead sreang. Tá an oibríocht iomlán á rialú ag servo mótair sioncrónaithe agus rialtóirí loighce in-ríomhchláraithe (PLCanna) a chinntíonn go gcoimeádtar an fad tuata - an t-achar aiseach a theastaíonn le haghaidh réabhlóid iomlán amháin de shnáithe timpeall an chroí - laistigh de lamháltas níos lú ná ±1% . Tuairiscíonn an Wire Association International go bhfuil an leibhéal cruinnis seo riachtanach do shnáithe comhlárnacha ilchiseal a úsáidtear i gcáblaí cumhachta meánvoltais agus ardvoltais, áit ar féidir fiú neamhréireachtaí beaga i fad tuata pointí struis leictreacha logánta a chruthú as a dtiocfaidh urscaoileadh páirteach agus teip inslithe roimh am.

Na Buntáistí Criticiúla a bhaineann le Snáithe Pláinéadach Thar Mhodhanna Gnáthaimh

Is é an buntáiste sainithe a bhaineann le meaisín snáitheála phláinéidigh ná a chumas seoltóir snáithe atá go hiomlán saor ó torsion a tháirgeadh, a chaomhnaíonn airíonna fadaithe agus neart briste na sreanga aonair agus aonfhoirmeacht gheoiméadrach níos fearr á bhaint amach. I sreangán cage docht traidisiúnta nó sreangán feadánacha, socraítear na eiteáin laistigh den fhráma rothlach agus tarraingítear an sreang amach thar an flange, rud a thugann casadh 360 céim isteach i ngach sreang le haghaidh gach rothlú iomlán den chliabhán timpeall an chroí. Déanann an casadh seo dífhoirmiú go buan ar an tsreang, ag laghdú a neart teanntachta agus á dhéanamh so-ghabhálach do chuas éan – riocht ina scarann ​​snáitheanna seachtracha cábla críochnaithe ón gcroí faoi lúbadh nó teannas. I gcodarsnacht leis sin, tá tairiscint phláinéidigh a meaisín snáitheála phláinéid cuireann sé an casadh ar ceal, rud a fhágann go bhfuil snáithe atá suite go foirfe laistigh den struchtúr cábla. Ligeann sé seo don seoltóir snáithe fachtóir líonta a bhaint amach - an cóimheas idir achar trasghearrtha iomlán na sreanga le hachar trasghearrtha an tseoltóra - de suas le 93% go 95% , a uasmhéadaíonn seoltacht leictreach do thrastomhas áirithe. Maidir le seoltóirí copair nó alúmanaim sa tarchur cumhachta, is ionann an feabhas seo ar dhlús agus friotaíocht laghdaithe líne agus caillteanais I²R níos ísle. Ina theannta sin, laghdaítear na bearnaí aeir agus na n-easbhrúiteáin a d'fhéadfadh a bheith ina chúis le scaoileadh corónach i gcáblaí ardvoltais a oibríonn os cionn 110 kV de bharr dromchla réidh, dlúth seoltóra pláinéadach. Trí laghdú a dhéanamh ar an ngá atá le téipeáil agus scagadh fairsing, is féidir le monaróirí costais ábhartha suntasacha a shábháil thar ritheann táirgeachta móra.

Cá Úsáidtear Meaisíní Snáithe Pláinéadacha i dTionscal Nua-Aimseartha?

Úsáidtear meaisíní snáitheála pláinéadacha go príomha i dtáirgeadh seoltóirí ardfheidhmíochta áit a bhfuil na ceanglais mheicniúla agus leictreacha chomh dian sin go bhfuil fiú méid beag de shaobhadh sreang nó neamhrialtacht tuata do-ghlactha. Is iad seo a leanas na príomhréimsí iarratais:

• Cáblaí cumhachta ardvoltais agus seach-ardvoltais: Na seoltóirí atá saor ó torsion, atá dlúthdhlúthaithe go foirfe, arna dtáirgeadh ag a meaisín snáitheála phláinéid riachtanach do cháblaí inslithe XLPE atá rátáilte ó 66 kV go 500 kV. De réir Bhróisiúr Teicniúil CIGRE 720, íoslaghdaíonn dromchla seachtrach réidh seoltóir deighleog pláinéadach-snáithe (seoltóir Milliken) an baol crannadh leictreach ag an gcomhéadan inslithe seoltóra, arb é an chúis is mó le teip cábla fadtéarmach i líonraí tarchurtha faoi thalamh.
• Cáblaí cumhachta fomhuirí agus fomhuirí: Bíonn na cáblaí seo faoi réir lúbadh agus teannas dinimiciúil leanúnach le linn oibríochtaí leagan. Tá an neart teanntachta ard agus an tsolúbthacht a choinnítear ag sreanga copair nó alúmanaim shnáithe saor ó torsion ríthábhachtach chun briseadh seoltóirí a chosc. D'fhéadfadh costais deisiúcháin a bheith níos mó ná roinnt milliún dollar mar thoradh ar mhainneachtain aonair i gcábla fomhuirí, mar a thug anailísithe tionscail ó CRU Group faoi deara.
• Cáblaí rialaithe agus tarchur sonraí speisialaithe: I arm robotic, sreangú aeraspáis, agus cáblaí fuaime ard-deireadh, tá aon torann micreafóin nó machnamh comhartha de bharr geoiméadracht seoltóra neamhrialta do-ghlactha. An comhlárnacht eisceachtúil agus míne an dromchla seachadta ag a meaisín snáitheála phláinéid na tréithe cobhsaí leictreacha a theastaíonn le haghaidh bacainn chomhsheasmhach agus sláine comhartha a sholáthar.
• Táirgeadh téad cruach agus rópa sreang: Maidir le cordaí treisithe bonn agus rópaí ardaithe ard-neart, ní mór na filiméid chruach aonair a shnáithe gan strus torsional iarmharach chun cosc a chur ar scaoileadh nuair a ghearrtar iad. Úsáidtear snáitheairí pláinéadacha chun rópaí ilshnáithe a tháirgeadh a bhfuil faid an-bheachta acu agus rothlú nialasach faoi ualach.

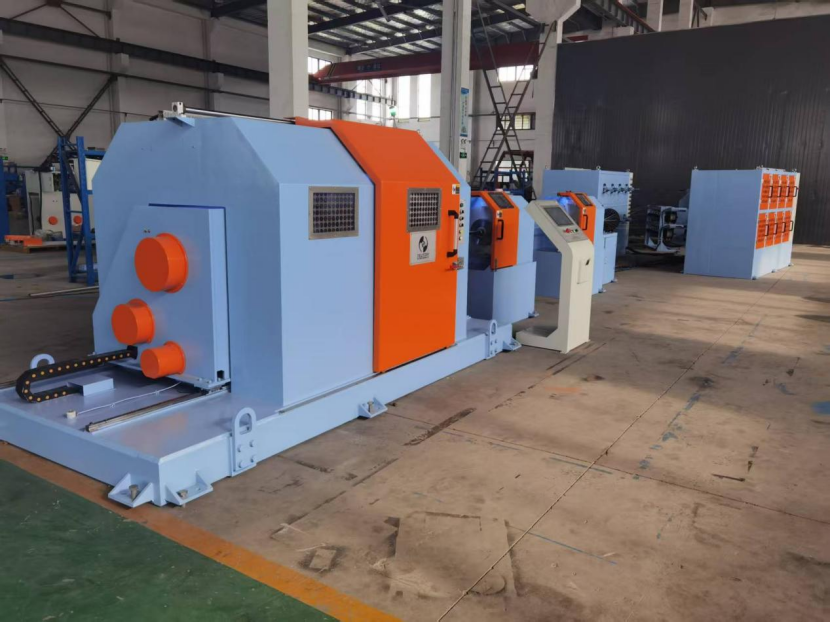

Snáitheanna Pláinéadacha a Chomparáid le Cage Dochta agus Strandaí Feadánacha

Nuair a dhéanann monaróirí cábla trealamh snáitheála a mheas le haghaidh líne táirgeachta nua, bíonn comhbhabhtáil idir cáilíocht an táirge, luas an táirgthe, agus infheistíocht chaipitiúil i gceist leis an rogha idir strander pláinéadach, sraothartach cage docht, agus sraothartach feadánach. Soláthraíonn an tábla thíos comparáid dhíreach idir na príomh-pharaiméadair feidhmíochta agus iarratais a dhéanann idirdhealú ar na trí chineál meaisín seo.

Mar a léirítear sa tábla, tá an meaisín snáitheála phláinéid nach bhfuil an tapúla nó an saoire, ach seachadann sé seoltóir den chaighdeán is airde. Maidir le cábla a shuiteálfar faoi thalamh nó faoi uisce ar feadh 40 bliain agus nach féidir a athsholáthar gan tionscadal ollmhór innealtóireachta sibhialta, is beag an costas tosaigh breise a bhaineann le snáitheáil phláinéadach i gcomparáid le costas saoil locht inslithe amháin.

Sonraíochtaí Teicniúla Buntábhachtacha agus Breithnithe Oibriúcháin

Sainmhínítear clúdach feidhmíochta meaisín snáitheála phláinéidigh ag a chumas bobbin, líon na rotors, an luas rothlach uasta, agus cruinneas a chórais rialaithe fad tuata. Beidh na tréithe seo a leanas ag gnáthshnáitheoir pláinéadach meánmhéide atá deartha le haghaidh táirgeadh seoltóir cábla cumhachta:

• Trastomhas Bobbin: Tá eiteáin íoctha sa raon ó 400 mm go 630 mm ar thrastomhas feire, le cumas sreinge de suas le 500 cileagram as copar nó alúmanam in aghaidh an eibín. I gcás seoltóirí móra trádú, féadfaidh líne sé nó dhá cheann déag de rótar a ionchorprú, gach ceann ag iompar eiteáin iolracha.
• Raon trastomhas sreang: Is féidir leis an meaisín sreanga aonair a phróiseáil ó thart 0.5 mm go 5.0 mm ar trastomhas, leis an raon sonrach ag brath ar na treoracha sorcóir agus socruithe tensioner.
• Rialú fad leagan: Servo-tiomáinte nua-aimseartha meaisín snáitheála phláinéids faid tuata a bhaint amach ó chomh gearr le 30 mm go dtí os cionn 500 mm, inchoigeartaithe trí scáileán tadhaill HMI. Déantar an fad tuata a shioncronú go leictreonach leis an gcapstan glactha chun cóimheas seasmhach a choinneáil fiú nuair a líonann an ríl glactha agus de réir mar a athraíonn an trastomhas éifeachtach.
• Réamh-casadh agus iarfhoirmiú: I gcás seoltóirí dlúthaithe, féadfaidh an meaisín a bheith feistithe le cinn réamh-casadh a chuireann dífhoirmiúchán beag plaisteach i bhfeidhm ar an sreang isteach, agus díslí iar-fhoirmithe nó rollóirí a chomhbhrúigh an seoltóir snáithe go cruth ciorclach nó deighilteach deiridh. De réir páipéar teicniúil i láthair ag comhdháil bhliantúil IWMA, cur i bhfeidhm fórsa iar-fhoirmithe de 2 go 4 cileavata is féidir an fachtóir líonta a mhéadú 3% breise.

Ceisteanna Coitianta Maidir le Meaisíní Snáithithe Pláinéadach

Cad é an difríocht idir trádú pláinéadach agus bunshnáithe?

Casann snáitheáil bunch na sreanga go léir le chéile in aon bhogha nó i gcliabhán rothlach amháin gan suíomh gach snáithe aonair a rialú, rud a fhágann go mbíonn tuas randamach agus saobhadh sreang suntasach. A meaisín snáitheála phláinéid , ar an láimh eile, rialaíonn go beacht suíomh, teannas, agus torsion de gach sreang, a tháirgeadh tuata comhlárnacha an-ordaithe le nialas casadh inmheánach. Úsáidtear snáitheáil bunch le haghaidh seoltóirí solúbtha ar chostas íseal, agus cuirtear snáitheáil phláinéadach in áirithe le haghaidh cáblaí cumhachta agus sonraí ard-iontaofachta.

An féidir le meaisín snáitheála pláinéadach seoltóirí dlúthaithe a tháirgeadh?

Sea, agus is minic gurb é an modh is fearr. Toisc go bhfuil na sreanga socraithe cheana féin i gcéimseata chomhlárnach foirfe le torsion nialasach, dúnann siad níos comhionann faoi bhrú dísle múnlaithe nó sorcóir. A meaisín snáitheála phláinéid is féidir le ceann dhlúthú trastomhas an seoltóra a laghdú 8% go 12% agus dromchla réidh gan bhearna a chothabháil, rud a laghdaíonn go mór an méid inslithe agus ábhar sciath a theastaíonn sna céimeanna easbhrúite ina dhiaidh sin.

Cad iad na hábhair is féidir a phróiseáil ar mheaisín snáitheála pláinéadach?

Tá an meaisín deartha chun sreanga neamhfheiriúla agus neamhfheiriúla a láimhseáil, lena n-áirítear copar annealed, copar tarraingthe crua, alúmanam, cóimhiotal alúmanaim, sreang cruach ghalbhánuithe, agus cruach dhosmálta. Braitheann rogha an ábhair ar an bhfeidhm úsáide deiridh: copar agus alúmanam le haghaidh seoltacht leictreach, agus cruach le haghaidh neart meicniúil i seoltóirí lastuas (ACSR) agus rópaí sreang. Is é an bunriachtanas ná go gcaithfidh airíonna comhsheasmhacha trastomhais agus fadaithe a bheith ag an sreang chun teannas aonfhoirmeach a choinneáil ar fud gach eiteán.

Conas a choimeádann tú teannas beacht ar mheaisín snáitheála pláinéadach?

Tá gach cradle bobbin feistithe le coscán cuimilte meicniúil inchoigeartaithe nó teannasóir leictreamaighnéadach gníomhach. Socraítear an teannas ar luach de ghnáth idir 1 agus 10 Newtons , ag brath ar an trastomhas sreang agus neart toraidh. Má tá an teannas ró-íseal, beidh na sreanga scaoilte agus beidh cobhsaíocht gheoiméadrach bocht ag an seoltóir; má tá sé ró-ard, is féidir leis na sreanga muineál síos nó fiú briseadh. Tá calabrú rialta ar an gcóras teannais le méadar teannas láimhe riachtanach chun cáilíocht an táirge a chothabháil, toisc gurb é an teannas míchothrom idir eiteáin an phríomhchúis le neamhrialtacht fad tuata.

De réir mar a leanann an t-éileamh ar tharchur cumhachta ard-acmhainne iontaofa agus ar chumarsáid sonraí ag méadú, tá an meaisín snáitheála phláinéid fós mar chloch choirnéil d’ardmhonarú cáblaí. Ní féidir a chumas seoltóir atá saor ó torsion, atá foirfe go geoiméadrach a sheachadadh a mheaitseáil le modhanna snáitheála níos tapúla ach nach bhfuil chomh beacht sin. Trí infheistíocht a dhéanamh i dteicneolaíocht phláinéadach, cinntíonn táirgeoirí sreang agus cábla go bhfeidhmeoidh na seoltóirí ríthábhachtacha a nascann ár ngreillí cumhachta, feirmeacha gaoithe amach ón gcósta, agus líonraí cumarsáide go sábháilte agus go héifeachtach ar feadh na mblianta faoi na coinníollacha is déine.
