Tá an Meaisín Snáithithe Péire/Péire Casadh feidhmíonn sé mar threalamh lárnach do mhonarú cáblaí ardfheidhmíochta, cruinneas casta. Tá sé deartha go sonrach le haghaidh táirgeadh cáblaí speisialtachta a éilíonn caighdeáin an-ard maidir le feidhmíocht leictreach, neart meicniúil, solúbthacht agus comhsheasmhacht. Feidhmíonn an trealamh seo ar phrionsabal gluaisne chomhordaithe beachtas, rud a chuireann ar chumas ilchroíle rothlú agus taisteal go beacht agus go sioncrónach timpeall ar ais lárnach, ag déanamh aithrise ar ghluaisne fithiseach neamhaí chun an siméadracht gheoiméadrach is fearr agus an chobhsaíocht struchtúrach a chinntiú le linn an phróisis snáitheála. Rialaíonn an Meaisín Snáithithe Pláinéadach go héifeachtach an strus iarmharach inmheánach laistigh de na croíleacáin le linn snáitheála ardluais, ag caomhnú airíonna fisiceacha bunaidh na sreinge, agus críochnaíonn sé snáitheáil mar aon le sciath / timfhilleadh cosanta ciseal dúbailte trí phróiseas leanúnach comhtháite, ag cur go mór le héifeachtacht táirgthe agus aonfhoirmeacht an táirge.
Croíphrionsabail Theicniúla
Ailtireacht Ghluaisne Pláinéadach: Úsáideann sé córas tarchurtha fearas pláinéadach uathúil, a ligeann d’aonaid ilíocaíochta réabhlóid chumaisc a dhéanamh timpeall na haise lárnach glactha in éineacht lena n-uainíocht féin, ag baint amach rialú beacht fad tuata agus cothromaíocht teannais.
Meicníocht Optamaithe Strus: Fostaíonn sé teicneolaíocht cúitimh chasmhóiminte droim ar ais chun dul i ngleic go gníomhach leis an strus torsional le linn an tsnáithe, ag íoslaghdú claonadh earrach-ais sreang chun cobhsaíocht tríthoiseach agus iontaofacht seirbhíse fadtéarmach an chábla críochnaithe a chinntiú.
Modúl Próiseas Comhtháite: Comhcheanglaíonn sé snáitheáil, timfhilleadh sciath (braid scragall), agus próisis taping isteach i sreabhadh leanúnach amháin, ag fáil réidh le luaineachtaí cáilíochta de bharr aistrithe próisis agus ag cinntiú greamaitheacht daingean agus dlús aonfhoirmeach na ciseal sciath go croí an chábla.
Réimsí Feidhme tipiciúla
Cáblaí Tarchurtha Sonraí Ardluais: Táirgeann cáblaí sonraí a chomhlíonann USB 3.1 , Thunderbolt, QSFP, agus caighdeáin idirnaisc ardluais eile, ag cinntiú sláine na comhartha agus crosstalk íseal.
Cáblaí Feistí Leighis Speisialaithe: Déantar cáblaí illárnacha a mhonarú le haghaidh trealamh diagnóiseach leighis, ag freastal ar riachtanais bith-chomhoiriúnachta agus ard-iontaofacht á ráthú i dtimpeallachtaí leighis casta.
Cáblaí Iarratais Dinimiciúla: Deartha go sonrach le haghaidh córais iompróra cábla agus cáblaí comhpháirteacha robotic, ag tairiscint friotaíocht tuirse lúbthachta den scoth agus caoinfhulaingt strus meicniúil.
Cáblaí Ard-Reatha Fuinnimh Nua: Táirgeann cáblaí ard-reatha le haghaidh stáisiúin luchtaithe feithiclí leictreacha agus córais stórála fuinnimh, ag freastal ar riachtanais sábháilteachta agus marthanachta leictreachais i dtimpeallachtaí ardteochta.
Cáblaí Struchtúr Ilchodach Speisialta: Láimhseálann sé struchtúir chasta cosúil le croí-áirimh ard, seoltóirí múnlaithe go speisialta, agus sciath ilchodach (braid scragall ciseal dúbailte), ag cinntiú inrialaitheacht próisis agus comhsheasmhacht an táirge.
Comparáid Cineál Trealaimh
| Cineál Trealaimh | Prionsabal Oibre | Struchtúr Cábla Oiriúnach | Croíchomhaireamh Uasmhéid | Luas Thánaithe | Saintréithe Feidhmchláir |

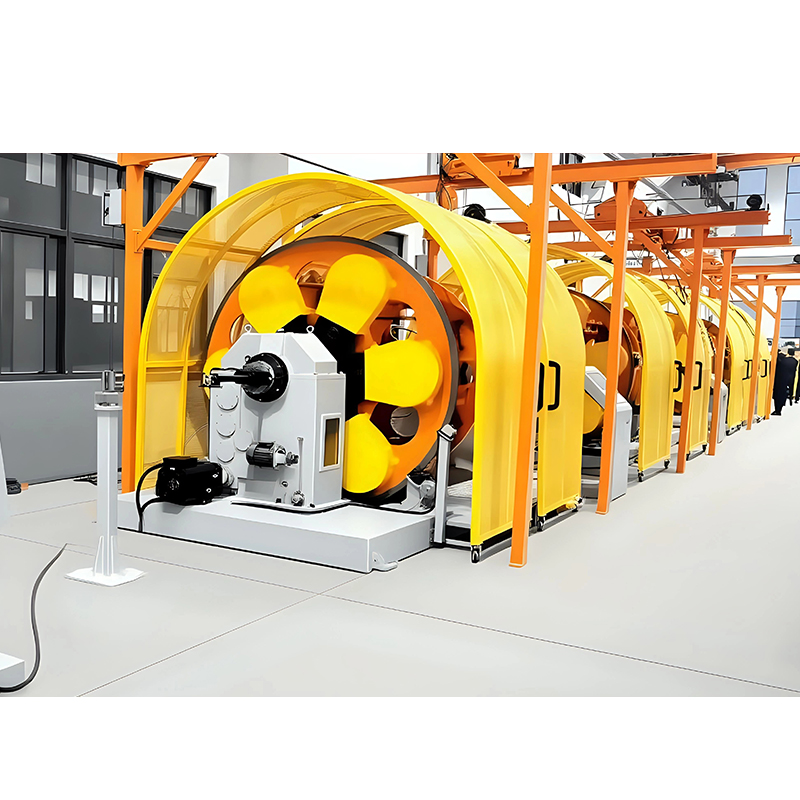

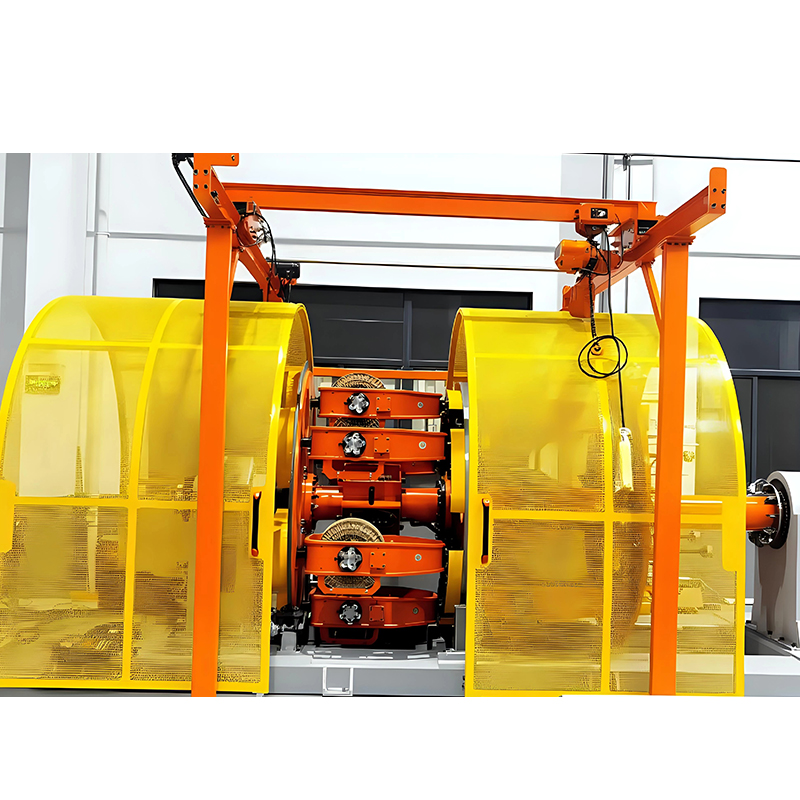

| Strand Pláinéadach Cage | Tiomáint fearas pláinéadach, rothlú foriomlán | Cáblaí cumhachta, cáblaí rialaithe | 7-61 croíleacan | Meán-Ardluais | Struchtúr láidir, oiriúnach do thrasghearradh mór snáitheála |
| Strander Tubular | Rothlú feadáin, payoffs stáiseanóireachta | Cáblaí cumarsáide, cáblaí sonraí | 1-30 croíthe | Ardluais | Lorg dlúth, athrú tomhsaire éasca |
| Strander Ardluais | Prionsabal aon-twist, rothlú bogha | Sreanga leictreonacha, sreanga Feithicleach | 1-7 croíleacan | Ultra-Ardluais | Éifeachtúlacht táirgthe ard, oiriúnach le haghaidh sreanga fíneáil |
| Twister Péire Cúl-Twist | Gníomhach ais-twist, rianú sioncronach | Cáblaí péire ardluais, Péirí difreálach | 2 chroílár | Ardluais | Aisiompú twist iomlán, feidhmíocht tarchurtha comhartha den scoth |
Treoir Cothabhála Gairmiúla
Gnáthphointí Cothabhála:
-
Seiceáil go rialta leibhéal ola giarbhosca phláinéidigh agus éilliú; tástáil shamplach molta gach 500 uair an chloig oibriúcháin.
-
Ba cheart calabrú córas rialaithe teannas a dhéanamh go míosúil, ag cinntiú go bhfuil earráid teannais thar aonaid íocaíochta <±5%.
-
Cigireacht sheachtainiúil a ghlanadh agus a chaitheamh ar sheaves agus ulóga treorach chun scratches dromchla sreinge a chosc.
Bainistíocht Saolré na Comhpháirte Criticiúla:
-
Set Gear Pláinéadach: Moltar cigireacht ghairmiúil gach 15,000 uair an chloig oibriúcháin.
-
Bearings Fearsaid: Seiceáil imréiteach gach 10,000 uair an chloig; athsholáthar pleanáilte ag 24,000 uair.
-
Tiomántáin Servo: Tástáil feidhmíochta cuimsitheach agus uasghrádú firmware gach 5 bliana.
Bearta Beachtais Choinneála:
-
Fíorú ráithiúil ar chruinneas fad tuata snáitheála ag baint úsáide as uirlisí tomhais léasair.
-
Ceartú cothromaithe dinimiciúil leathbhliantúil don mheaisín iomlán chun creathadh a laghdú le linn oibriú ardluais.
-
Athchóiriú bliantúil chun imréitigh feisteas agus ailíniú na bpáirteanna gluaiste go léir a sheiceáil.
Ceisteanna Teicniúla Coitianta
C1: Cad iad na príomhdhifríochtaí idir Meaisín Snáithe Pláinéadach agus trealamh snáitheála traidisiúnta?
A: Tá an Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.
C2: Conas an cineál cuí trealaimh snáitheála a roghnú?
A: Tá an selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.
C3: Conas a dhéantar cumas táirgthe trealaimh a mheas?
A: Braitheann an toilleadh iarbhír ar fhachtóirí mar chroí-chomhaireamh, fad tuata trádaithe, agus trastomhas sreinge. Mar shampla, le Meaisín Snáithithe Pláinéadach Newtopp Precision NP-500 ag táirgeadh cábla 7-lárnach 18AWG, is féidir leis an luas uasta 60 m/nóiméad a bhaint amach, le cumas teoiriciúil 24 uair an chloig de thart ar 86,400 méadar.
C4: Cad é an cumas uasghrádú agus leathnú trealaimh?
A: Tá dearadh modúlach i gceist le Meaisíní Snáithithe Pláinéadach Nua-Aimseartha, a cheadaíonn leathnú feidhme trí aonaid payoff a chur leis, modúil iniúchta inlíne a chomhtháthú, nó córais rialaithe a uasghrádú. Tacaíonn trealamh beachtais Newtopp le huasghráduithe ó chumraíochtaí bunúsacha go línte táirgeachta cliste lán-uathoibrithe.
